RGB_语音小灯_RGB

RGB_语音小灯_RGB

程序整理后开源！！可以去我的Github上看看！！点个关注再去（圈粉）🦢

如果你有啥问题可以通过两个途径联系到我们

QQ交流群:864884014

个人博客:https://hinuohui.com/

Github仓库:https://github.com/Nuozhihui/RGB_Ring_lamp

版本

V0.9文档编写

简介

RGB灯环，使用WS2812B和ESP-C3模组和VC-02语音模组

项目

效果

TODO


image-20230112224404407

原理图

V1.0

image-20230112230028816

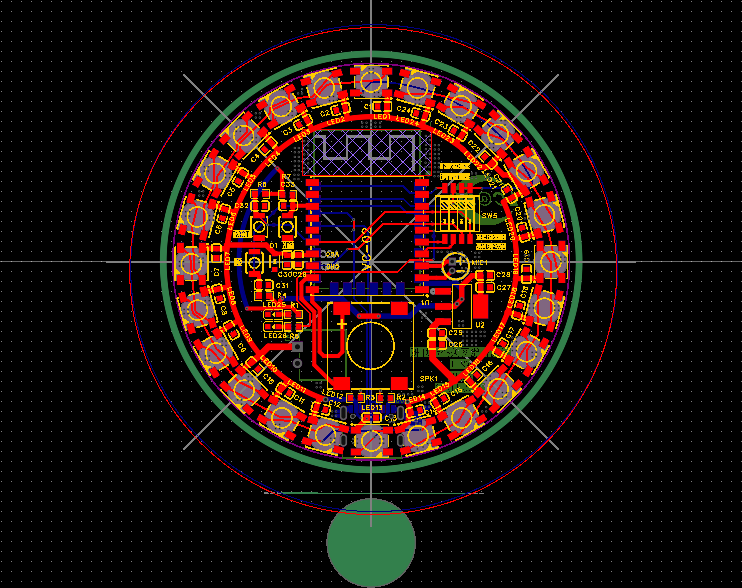

pcb

image-20230112230101818

环境

  • TODO

实现功能

1.RGB照明效果

2.远程手机控制

3.语音唤醒

4.时钟模式

5.等….

模式

TODO

项目目录

  • 硬件
  • 固件
  • 软件
  • 工具

VC-02使用

VC系列模组Windows平台串口驱动下载： 链接

VC系列模组开发指导手册下载：点我下载

VC系列模组出厂指令列表：中文 EN

VC-02应用开发

安信可语音开放平台使用教程：【离线语音专题②】安信可语音开放平台的使用——VC系列SDK的获取

VC系列开发环境搭建教程：【离线语音专题③】安信可VC系列离线语音SDK开发环境搭建——基于Linux系统

VC控制LED灯：【离线语音专题④】安信可VC离线语音开发板二次开发语音控制LED灯

安信可语音开放平台使用

安信可语音开放平台：

http://voice.ai-thinker.com/#

一、RGB品类产品生成

在【灯具】品类选择【RGB灯】，【选择场景】里选择纯离线方案，【选择模组】可以根据自己实际的硬件选择，我这里选择VC-02。【填写产品信息】中的产品名称按需填写，语言选择中文即可。下拉到最底部，点击【保存】。

动图

1.产品功能定义

在语音SDK选项中，前端信号处理、Pin脚配置保持默认


2.定义控制LED的唤醒词及回复语


3.定义命令词及回复语

在基础信息中

  • 行为：即action，用于代码内部识别，必填
  • 命令词：即语音命令词，需要给模组写入的指令，多个命令用 “ | ”隔开，必填
  • 回复语：即命令词对应的回复语，多个回复语用 “ | ”隔开，必填


4. 添加控制

在控制详情中添加命令词对应做的控制：


在开发板中，默认引出了三个LED灯，对应的GPIO分别是：


可以添加唤醒状态灯，例如：蓝色灯为唤醒状态灯、暖光灯为被命令词控制灯。


5.完整的制作过程(包含SDK生成)

https://aithinker.blog.csdn.net/article/details/124098329

或点击阅读原文查看

二、SDK下载和固件下载


SDK的生成需要时间，不用着急。

如果不需要再外加功能，可以直接选择固件下载，可生成和定制功能一致的固件，之后烧录即可。
如需外加别的功能，比如退出唤醒关闭蓝色灯。就下载SDK，修改源码实现功能。

1.固件下载

固件下载是通过远程服务器编译当前SDK后生成的固件，一般有四个固件，它们分别是：

  • uni_app_debug.bin： 调试版固件，有调试信息输出，需要用专门的调试器进行烧录
  • uni_app_debug_update.bin： 调试版的串口升级固件，可以使用UART进行烧录
  • uni_app_release.bin： 正式版固件，需要用专门的调试器进行烧录
  • uni_app_release_update.bin：正式版的串口升级固件，可以使用UART进行烧录


2.SDK下载

SDK下载的文件是压缩格式，推荐使用Linux系统进行解压，解压指令：

1
tar -xzvf uni_hb_m_solution-xxxxx-xxxxxxxx.tar.gz
